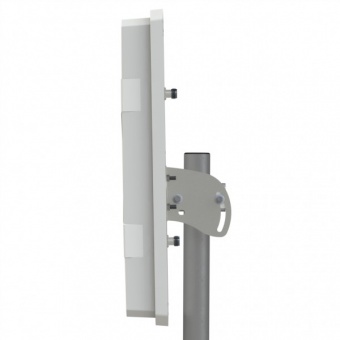

Антенна Nitsa-5F MIMO 2x2 800/900/1800/2100/WiFi/2600

Первая универсальная выносная антенна NITSA-5F MIMO 2x2 с поддержкой LTE-A (до 300 Мб/с). Рекомендуется к использованию на расстояниях до 10 км от базовой станции. Антенна NITSA-5F MIMO 2x2 предназначена для использования в комплекте c сотовыми телефонами, модемами или репитерами стандартов:

    2G(EDGE, GPRS на частотах GSM900, GSM1800)
    3G (UMTS2100, UMTS900)
    4G (WIMAX,LTE800, LTE1800, LTE2600, LTE900)
    WI-FI (IEEE 802.11b, g, n)

 Для подключения антенны к роутеру/модему используется ТВ кабель типа SAT703 и др. Соединения обеспечиваются при помощи F-разъемов. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.



Достоинства антенны NITSA-5F MIMO 2x2:

    Антенна надежно защищена от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.
    Универсальная антенна с широкой диаграммой направленности и работающая во всех скоростных стандартах.
    Антенна имеет высокий коэффициент усиления, низкий КСВ в широкой полосе частот.
    Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.
    Крепление антенны NITSA-5F MIMO 2x2 позволяет изменять угол места, азимут и наклон поляризации.



Комплект поставки:

    Антенна Nitsa-5F MIMO 2x2
    Узел крепления на мачту
    Инструкция по установке
    Упаковка (картон)

Дополнительное оборудование:

Подключение к модему:

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера  и 2 кабельные сборки


Технические характеристики

Рабочий диапазон частот, МГц: 790÷960/1700÷-2700
Усиление, dBi: 2х9.0÷9.5/2х10.0÷14.5
Ширина ДН в Н-плоскости, град: 69/36÷69
Ширина ДН в E-плоскости, град: 65/37÷53
Отношение вперед/назад, дБ: не менее 18
Уровень боковых лепестков, дБ: не более -13
Входное сопротивление, Ом: 75
КСВ в рабочем диапазоне частот, не более: 1,8
Допустимая мощность, Вт: 10

Механические характеристики

Масса с креплением, г: 1980
Габаритные размеры, м: 0,24х0,45х0,08
Разъемы: 2хF-female
Материал излучателя: оцинкованная сталь
